トグルクランプ　カクタ

アクセサリーAccessory

耐熱用ジャバラ（防塵兼用）

•
•

CADデータ

分類名	アクセサリー
製品番号	耐熱用ジャバラ（防塵兼用）
質量
締圧力
材質	-
取り付け方法	-
表面処理

※使用者様側での取付は推奨しておりません。

耐熱ジャバラ付での受注が前提のアクセサリーパーツです。

耐熱ジャバラのみでの販売は可能ですが、使用者様側にて取付をされた場合、取付に伴う不具合等が発生しても弊社では一切責任負いかねますので予めご承知おき頂きます様お願い申し上げます。

エアークランプと耐熱ジャバラを別々で購入しかつ使用者様側での取付が出来ず、弊社へ取付依頼をされた場合には別途工賃と返送に伴う送料が発生します。

その場合にはエアークランプと耐熱ジャバラは未使用品に限ります。

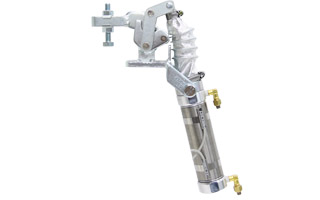

※写真は装着例です。
エアークランプ用耐熱ジャバラです。（防塵兼用）
シリンダーシャフト部の溶接スパッタ付着防止のほか、使用環境中に塵埃が多い場所での防塵対策に。
※溶接スパッタ付着防止および防塵出来るのはエアーシリンダーのシリンダーシャフトのみです。
※耐熱ジャバラを装着していても定期的なメンテナンスは必須です。
※クランプ部分の清掃および注油など定期的なメンテナンスは必須です。

※高温になる場所での使用について
弊社製品エアークランプシリーズを使用するもっとも望ましい周囲温度は5℃～60℃です。
周囲温度が5℃を下回るまたは60℃を超える環境下での使用は、損傷・動作不良の発生原因となりますので使用しないでください。
高温環境下で使用しなければならない場合は、エアーシリンダーに遮熱対策を施すなど対策をしてください。
遮熱対策が不十分ですと、エアーシリンダー内部のパッキンが溶けエアー漏れなど動作不良の原因となります。
高温環境下で使用され損傷・動作不良が発生した場合、弊社では責任を負いかねます。

※ご検討頂く前に下記のページもよくお読み頂きますようお願い申し上げます。
⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓
トグルクランプ（手動・空圧）・デュアルクランプについての注意事項

※受注してからの装着となりますので、納入まで日数が掛かります。
※エアークランプの横押型タイプには装着不可です。

お問い合わせおよび御見積時は、エアークランプ品番の末尾に耐熱ジャバラ付と付けて頂く、または、エアークランプ品番の末尾に-JC　と付けてください。
お問い合わせ例）No.AC450の耐熱ジャバラ付の場合
エアークランプNo.AC450耐熱ジャバラ付　または　エアークランプNo.AC450-JC

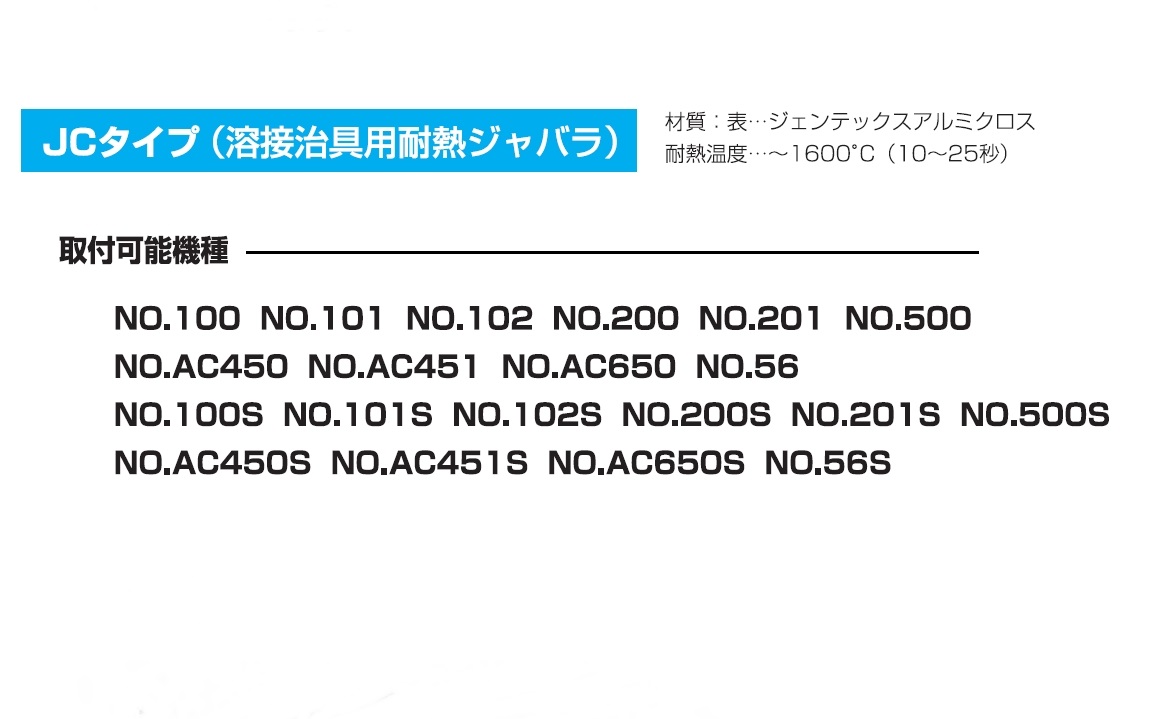

材質：ジェンテックスアルミクロス
No.AC450.AC451.AC650.56.100.101.102.200.201.500.501用 各種取り揃えております。
(エアークランプは付属しません)
