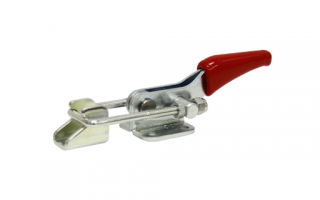

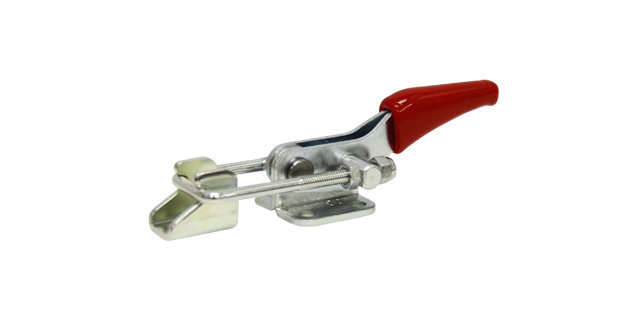

No.FA100(フック型(引っぱり型)クランプ)

分類名 フック型(引っぱり型)
製品番号 No.FA100
質量 63g
締圧力 1.06kN(106kgf)
使用に必要な高さ 49.2mm
使用に必要な長さ 140.1mm
使用に必要な幅 28mm
材質 スチール(SPCC)
取り付け方法 フランジベース
アーム角度 -
ハンドル角度 -
付属品 U型ボルト 1個 ナット 2個 樹脂入りナット 2個 (U型ボルト・ナット・樹脂入りナットは本体装着済) アタッチメント1個
表面処理 三価クロメート(三価ホワイト)
CADデータ

小型フック型クランプ

ストローク29mm

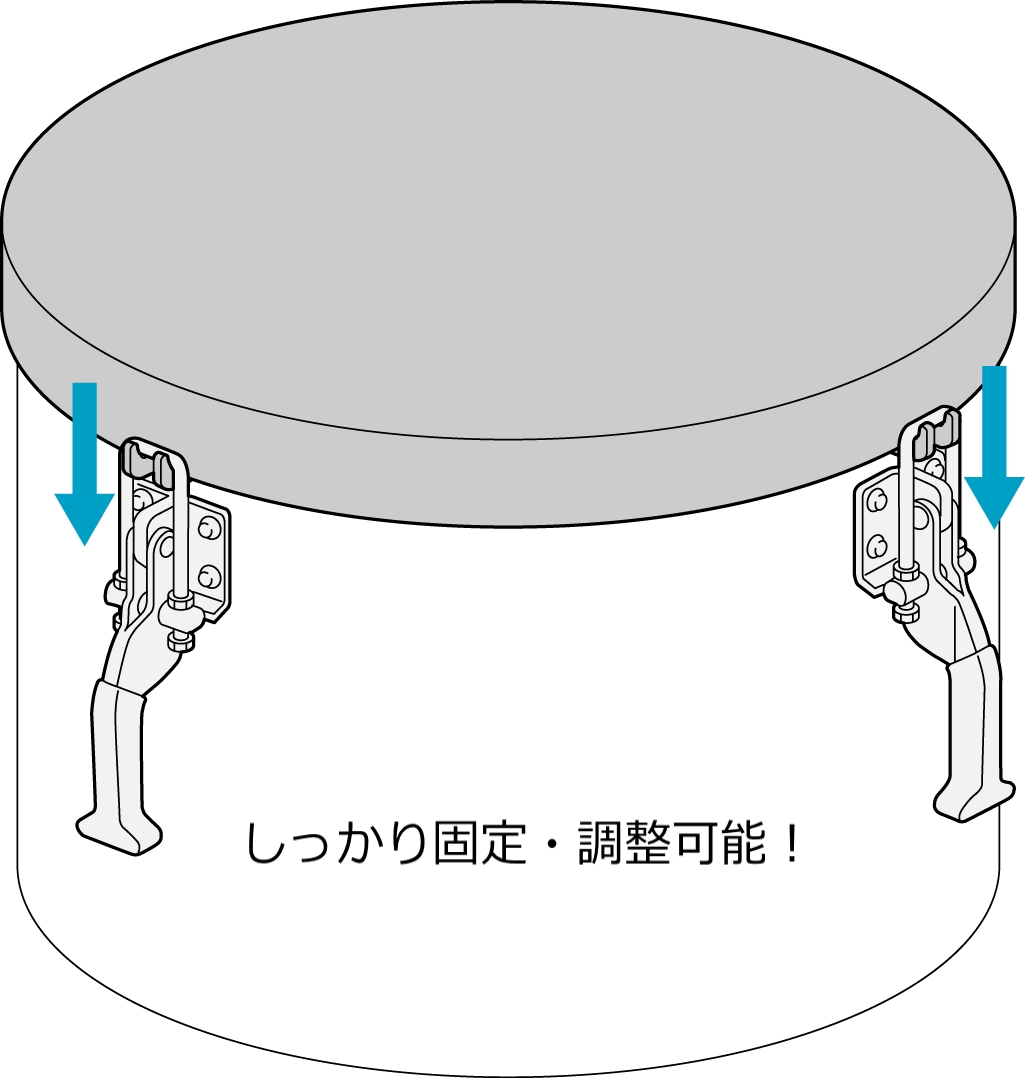

型枠、点検窓などの押えや熔接、加工治具などの仮止めなどに。

ストローク29mm

<注意事項>
●​表​記​の​締​圧​力​は​目​安​で​す
​●​衝​撃​や​振​動​、​内​圧​は​、​破​損​の​原​因​に​な​り​ま​す​の​で​ご​注​意​く​だ​さ​い
​●​手​を​挟​ま​な​い​よ​う​に​注​意​し​て​く​だ​さ​い

トラスコ中山(株)オレンジブック
品番:KC-FA100 品名:引きクランプ No.FA100
