トグルクランプ　カクタ

横押型Straight line clamp

No.51BS小-2S(ステンレス製横押型トグルクランプ)

•

CADデータ

DXF(2D) IGES STEP

分類名	横押型
製品番号	No.51BS小-2S
質量	450g
締圧力	1.6kN(160kgf)
材質	ステンレススチール
取り付け方法	ストレースベース
表面処理	なし

No.51BS小のステンレスモデルです。

ストローク30mm

検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。

溶接治具などの他、圧入治具などによく使われています。

木工やDIYでも活用可能。
交換頻度が多い部品などの固定に。
トグルクランプの特性を活かし、最大1.6kNの力で固定可能。

シャフトの先端はおねじになっており、高ナットが付属しております。

＜注意事項＞
​表​記​の​締​圧​力​は​目​安​で​す
​衝​撃​や​振​動​、​内​圧​は​、​破​損​の​原​因​に​な​り​ま​す​の​で​ご​注​意​く​だ​さ​い
​​手​を​挟​ま​な​い​よ​う​に​注​意​し​て​く​だ​さ​い

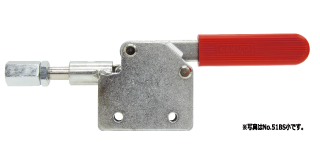

※製品写真はNO.51BS小のものです。

※製品写真は現在の仕様と異なる事がございます。

※2D CADおよび3D CADはNo.51BS小と共通のものです。
