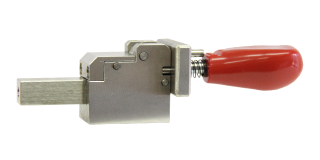

KCP-22ST (デュアルクランプ・横押型)

分類名 デュアルクランプ
製品番号 KCP-22ST
質量 348g
締圧力 2.5kN(250kgf)
使用に必要な高さ 104mm
使用に必要な長さ 145mm
使用に必要な幅 40mm
材質 ステンレス+その他
取り付け方法 フランジベース
表面処理 ボディ/カム/連結アーム/スライドバー:ステンレス(表面は無処理)、スプリング:SWP-A、グリップ:プラスチック(P.P)。

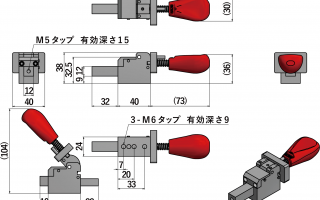

CADデータ

KCP-22ST

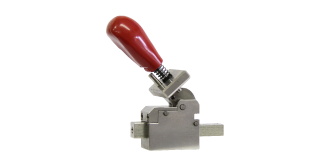

操作性に優れたグリップ付きレバーです。

(グリップの形状が変更となりました。)

※グリップの形状について
一連のクランプ操作による手への負担・痛みなどを軽減出来るよう、人間工学の調査を導入して製作されたグリップです。
(静岡県工業技術研究所と関羽工業株式会社での共同開発)

シャフトストローク22mm

マシニングセンタ治具にも使用できる堅牢なクランプで、
マシニングセンタ治具部品としてお使いいただいております。

切削加工による製作と、カムを用いた機構により、
トグルクランプと比較にならない耐久性と繰り返し精度を実現しました。

※トグルクランプ同様、導入時の設定は必要です。
※旋盤加工にはご使用いただけません。

<製造元>

※製品の購入などのお問い合わせはカクタ株式会社までお願い申し上げます。

<注意事項>
●​表​記​の​締​圧​力​は​目​安​で​す
​●​衝​撃​や​振​動​、​内​圧​は​、​破​損​の​原​因​に​な​り​ま​す​の​で​ご​注​意​く​だ​さ​い
​●​手​を​挟​ま​な​い​よ​う​に​注​意​し​て​く​だ​さ​い

こちらの取扱説明書もお読みください。(クリックで開きます)
⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓
デュアルクランプ取扱説明書

詳しくご覧になりたい方は、デュアルクランプカタログ、使い方や豆知識満載のハンドブックもご用意しております。
是非ご覧ください(画像クリックで開きます)
※当カタログ・当冊子に掲載されている使用例は、あくまで一例であり導入時の各種設定は必要です。
※当カタログに掲載されている一部製品図面において(原寸大)となっておりますが、印刷時の設定によっては原寸大とならないことがありますのであらかじめご了承ください。
※当カタログ・当冊子の内容は予告なしに変更する場合がありますので、あらかじめご了承ください。
※当カタログ・当冊子に掲載されている文章・画像等の無断転載を禁じます。
