デュアルクランプDual Clamp

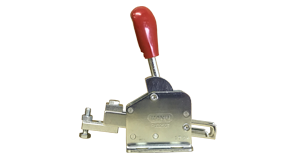

PUD-25ST（デュアルクランプ・下方押え型）

•
•
•

CADデータ

DXF(2D) IGES STEP

分類名	デュアルクランプ
製品番号	PUD-25ST
質量	450g
締圧力	0.5kN(50kgf)
材質	スチール（SPCC）
取り付け方法	フランジベース
表面処理	三価ユニクロ

＜デュアルクランプ　PUD-25STについて＞
従来の下方押え型トグルクランプは押えアームが円弧を描いて動きますが、デュアルクランプ　PUD-25ST は押えアームがスライドして動作します。
従来の下方押え型トグルクランプでは出来なかった、パイプの内側を押えるなどの使い方が可能となりました。

デュアルクランプは、トグル機構に加えカム機構を採用することで、耐久性・剛性・性能を飛躍的に向上させました。
安定したクランプ状態を長期間維持する優れた性能を持つので、交換コストを大幅に削減できます。

操作性に優れたグリップ付きレバーです。

※グリップの形状について
一連のクランプ操作による手への負担・痛みなどを軽減出来るよう、人間工学の調査を導入して製作されたグリップです。
（静岡県工業技術研究所と関羽工業株式会社での共同開発）

＜製造元＞

※製品の購入などのお問い合わせはカクタ販売株式会社までお願い申し上げます。

＜注意事項＞
●​表​記​の​締​圧​力​は​目​安​で​す
​●​衝​撃​や​振​動​、​内​圧​は​、​破​損​の​原​因​に​な​り​ま​す​の​で​ご​注​意​く​だ​さ​い
​●​手​を​挟​ま​な​い​よ​う​に​注​意​し​て​く​だ​さ​い

こちらの取扱説明書もお読みください。（クリックで開きます）
⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓
デュアルクランプ取扱説明書

詳しくご覧になりたい方は、デュアルクランプカタログ、使い方や豆知識満載のハンドブックもご用意しております。
是非ご覧ください（画像クリックで開きます）
※当カタログ・当冊子に掲載されている使用例は、あくまで一例であり導入時の各種設定は必要です。
※当カタログ・当冊子の内容は予告なしに変更する場合がありますので、あらかじめご了承ください。
※当カタログ・当冊子に掲載されている文章・画像等の無断転載を禁じます。
デュアルクランプカタログ⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓

ハンドブック⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓

※使用例紹介および動画は、デュアルクランプ SUD-20ST となっていますが、デュアルクランプ PUD-25ST においても同様の動き方をします。
