No.FA200(フック型(引っぱり型)クランプ)

分類名 フック型(引っぱり型)
製品番号 No.FA200
質量 215g
締圧力 3.2kN(320kgf)
使用に必要な高さ 130.7mm
使用に必要な長さ 160mm
使用に必要な幅 44.6mm
材質 スチール(SPCC)
取り付け方法 フランジベース
付属品 U型ボルト 1個 ナット 2個 樹脂入りナット 2個 (U型ボルト・ナット・樹脂入りナットは本体装着済) アタッチメント1個
表面処理 ニッケル

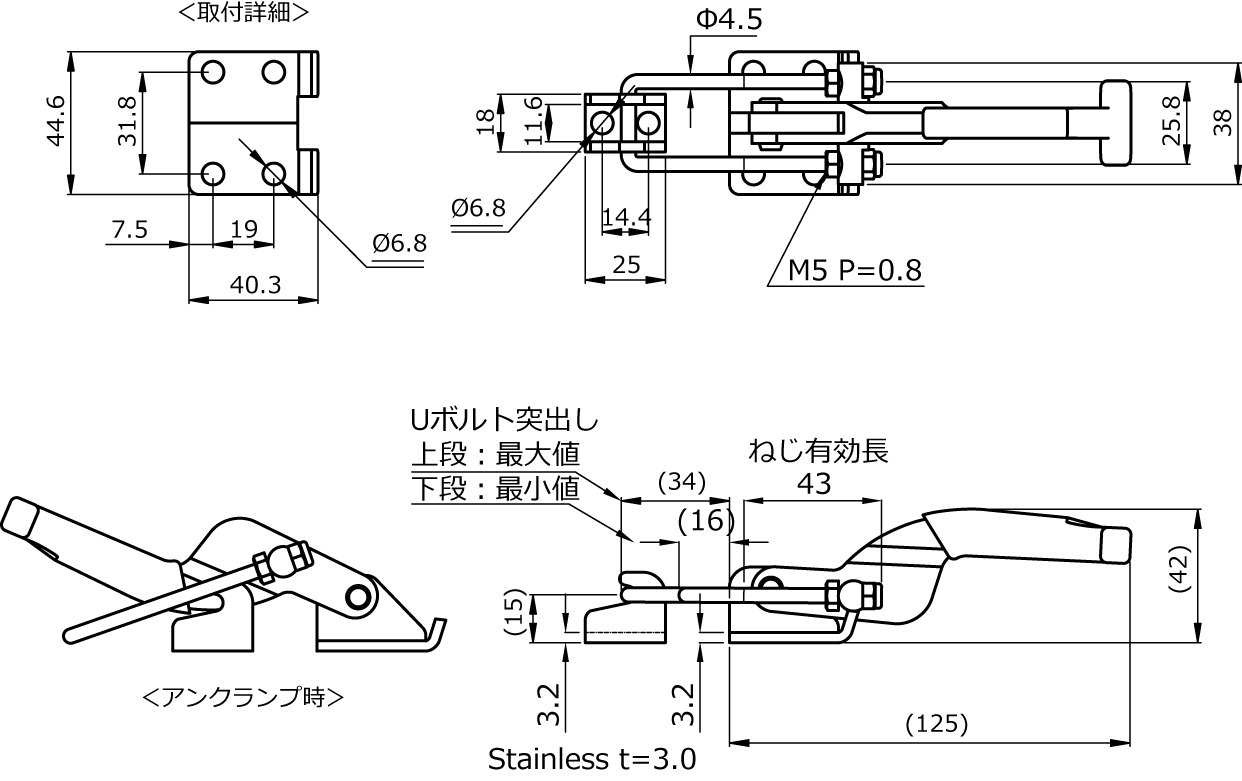

CADデータ

フランジベースのフック型トグルクランプ。
【特長】
・ストローク:43.8mm。
・トグルクランプの特性を活かし、最大3.2kNの力で固定可能。
【用途】

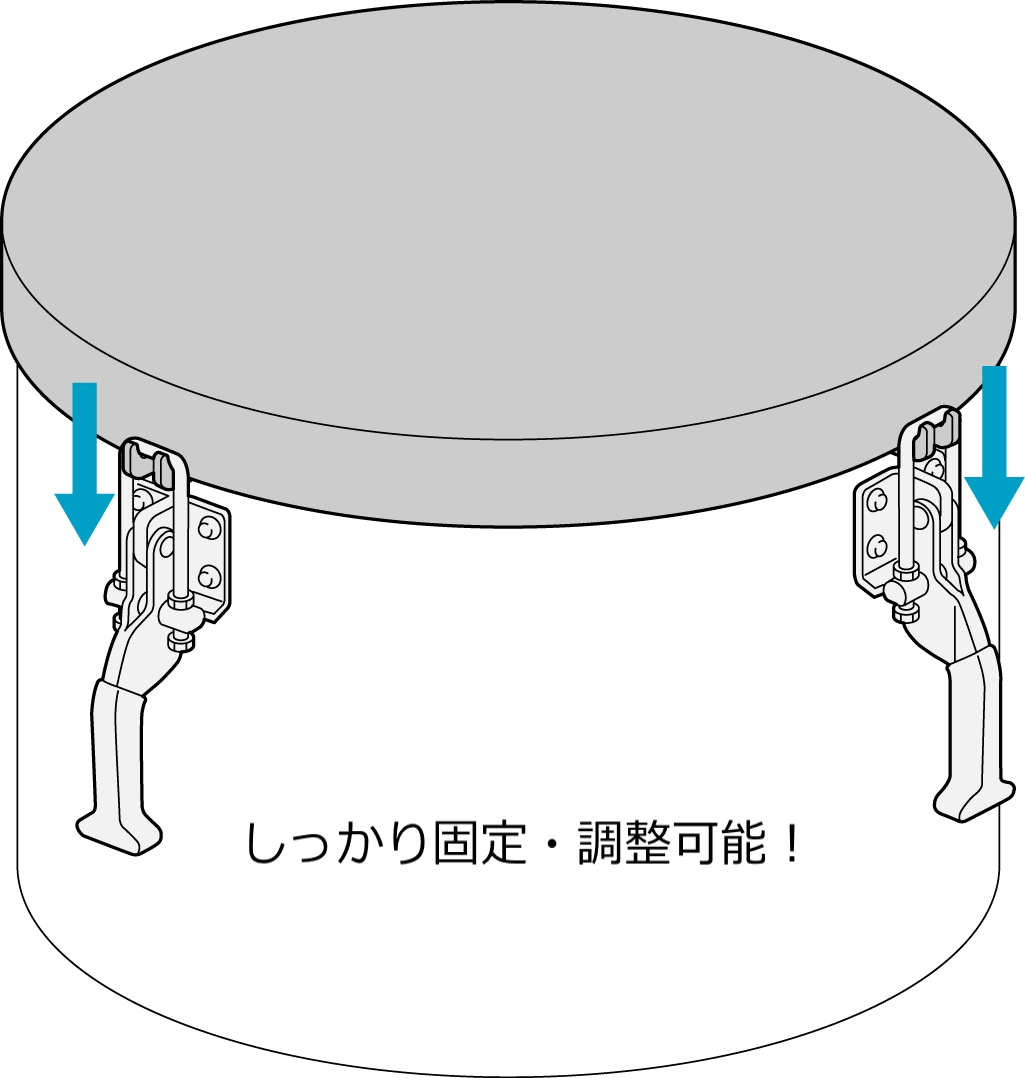

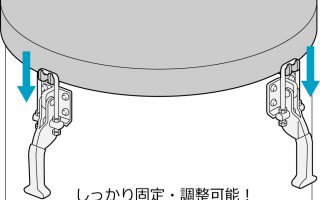

・U型のバーにより固定物を引っ掛けてクランプ。
・機械部品・装置部品として使用可能。

<注意事項>
●​表​記​の​締​圧​力​は​目​安​で​す
​●​衝​撃​や​振​動​、​内​圧​は​、​破​損​の​原​因​に​な​り​ま​す​の​で​ご​注​意​く​だ​さ​い
​●​手​を​挟​ま​な​い​よ​う​に​注​意​し​て​く​だ​さ​い
