横押型Straight line clamp

No.50AS-2S (ステンレス製横押型トグルクランプ)  <受注生産品>

CADデータ
分類名
製品番号 No.50AS-2S
質量 355g
締圧力 2.0kN(200kgf)
材質 スチール(SPCC)
取り付け方法 ストレースベース
表面処理 なし

<受注生産品>
受注生産品につき通常在庫はしておりません。受注をお受けしてからの製造となります。

数量によっては受注をお受け出来ないこともございます。

また受注後の数量変更およびキャンセルはいかなる理由がありましても一切不可となりますので予めご承知おき頂きます様お願い申し上げます。

納期(納入までの日数)、価格などのお問い合わせは、購入ルートを通じてお願い申し上げます。

検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。
木工やDIYでも活用可能。
交換頻度が多い部品などの固定に。
トグルクランプの特性を活かし、最大2.0kNの力で固定可能。

No.50ASのステンレスモデルです。

取付ベースがストレートベースタイプです。

ストローク30mm

シャフトの先端はおねじになっており、高ナットが付属しております。

<注意事項>
表​記​の​締​圧​力​は​目​安​で​す
​​衝​撃​や​振​動​、​内​圧​は​、​破​損​の​原​因​に​な​り​ま​す​の​で​ご​注​意​く​だ​さ​い
​​手​を​挟​ま​な​い​よ​う​に​注​意​し​て​く​だ​さ​い

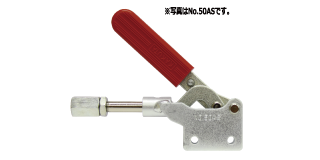

※製品写真はNO.50ASのものです。

※製品写真は現在の仕様と異なる事がございます。
