No.HS10(下方押え型トグルクランプ)

分類名 下方押え型クランプ
製品番号 No.HS10
質量 20g
締圧力 0.2kN(20kgf)
使用に必要な高さ 28mm
使用に必要な長さ 50mm
使用に必要な幅 24.5mm
材質 スチール(SPCC)
取り付け方法 フランジベース
アーム角度 65°
ハンドル角度 75°
付属品 ボルトM4x20 1本 ナット2個 座金2枚
表面処理 三価ユニクロ
CADデータ

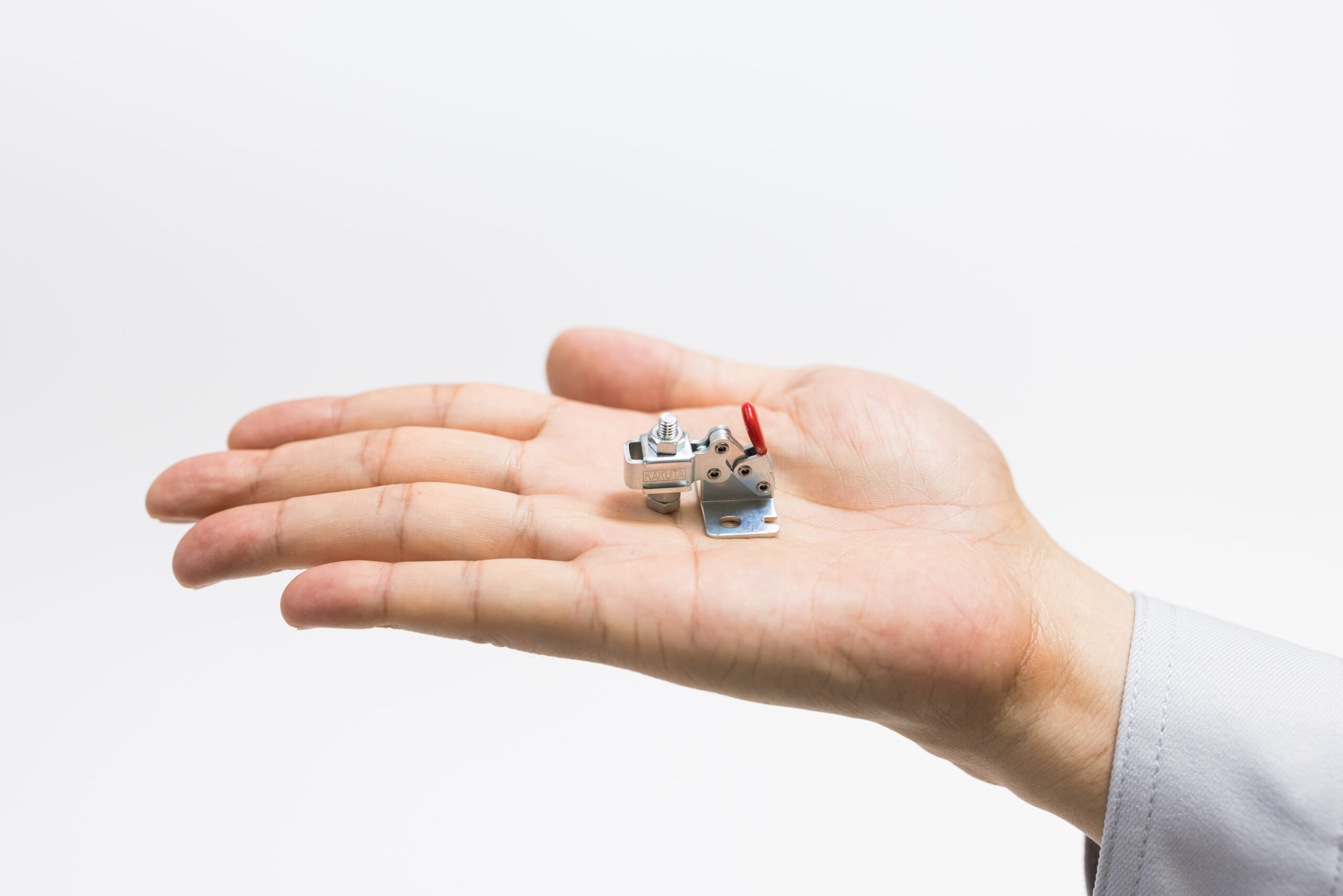

製品ラインナップのなかで、最小のクランプです。

軽作業向きのクランプです。

超小型下方押え型トグルクランプ。
【特長】
・交換頻度が多い部品などの固定に。
・最小のトグルクランプ。
・質量20g。
・トグルクランプの特性を活かし、最大0.2kNの力で固定可能。(六角ボルト使用時の最大値です。)
【用途】
・検査治具、基盤製造、装置部品に最適。
・DIYでも活用可能。
株式会社ミスミ VONA 品番:NO.HS-10  品名:下方押さえ型クランプ クランプ時ハンドル縦型 No.HS-10

aperza eコマース 品名:下方押えハンドル縦型トグルクランプ No.HS10 型式:NO.HS10

トラスコ中山(株)オレンジブック
品番:KC-HS-10 品名:小型トグルクランプNo.HS-10

<注意事項>
●​表​記​の​締​圧​力​は​目​安​で​す
​●​衝​撃​や​振​動​、​内​圧​は​、​破​損​の​原​因​に​な​り​ま​す​の​で​ご​注​意​く​だ​さ​い
​●​手​を​挟​ま​な​い​よ​う​に​注​意​し​て​く​だ​さ​い
