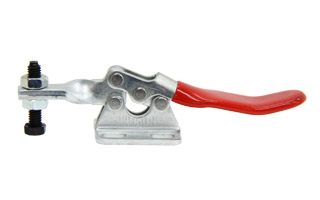

No.HH150-H(下方押え型トグルクランプ)

CADデータ
分類名
製品番号 No.HH150-H
質量 30g
締圧力 0.27kN(27kgf)
材質 スチール(SPCC)
取り付け方法 フランジベース
表面処理 三価クロメート(三価ホワイト)

取付ベースの取付穴部分(取付穴間ピッチ)の寸法の採寸位置変更を致しました。
寸法の採寸位置の変更のみで製品自体の変更はありません。
本ページにて公開している図面(2次元)画像及びダウンロードデーターは、変更後のものとなっております。

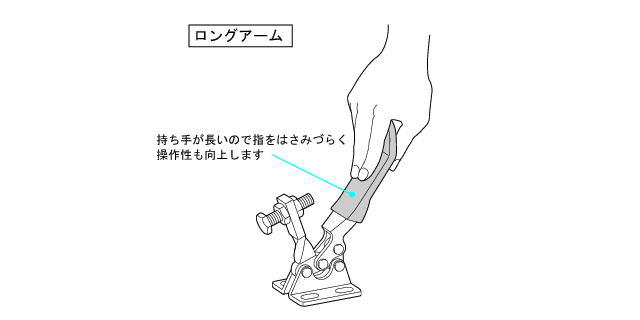

No.HH150のロングハンドルモデル

押さえボルト位置が固定されたタイプのクランプです。

【特長】
・トグルクランプの特性を活かし、最大0.27kNの力で固定可能。(スチール製六角ボルト使用時の場合)
・ナイロンボルト。
【用途】
・交換頻度が多い部品などの固定に。
・検査治具や組立治具に最適。
・木工やDIYでも活用可能。

<注意事項>
●​表​記​の​締​圧​力​は​目​安​であり最大値での表記で​す
​●​衝​撃​や​振​動​、​内​圧​は​、​破​損​の​原​因​に​な​り​ま​す​の​で​ご​注​意​く​だ​さ​い
​●​手​を​挟​ま​な​い​よ​う​に​注​意​し​て​く​だ​さ​い

※無理な締付は変形または破損などの原因となりますのでおやめください。

トラスコ中山(株)オレンジブック
品番:KC-HH150-H 品名:ハンドル横型トグルクランプNo.HH150-H
