トグルクランプについて 5<締圧力の調整・横押型・フック型(引っぱり型)トグルクランプ>

※本項での解説は基本となる事柄であり、使用環境ほか条件は加味していません。

その点をご了承頂いたうえでお読み頂きます様お願い申し上げます。

※弊社の製品においてホームページおよび紙面カタログ・PDFカタログ等で表記している締圧力は最大値です。

■トグルクランプ 締圧力の調整について <横押型トグルクランプ>

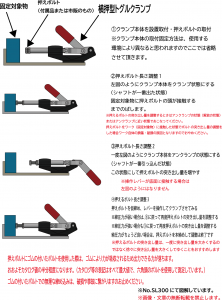

横押型トグルクランプの締圧力調整は、押えボルトの突き出し量(長さ)のみでおこないます。

押えボルトの突き出し量(長さ)調整の仕方は下の絵図を参考におこなってください。

※クリックして頂くと大きく表示されます。





■トグルクランプ 締圧力の調整について <フック型(引っ張り型)トグルクランプ>

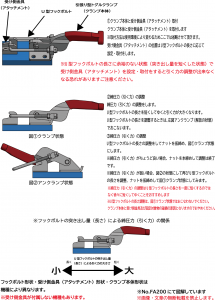

フック型(引張り型)トグルクランプの締圧力調整は、U形状フックまたはJ型フックまたはボルトなどの長さによりおこないます。

U形状フックまたはJ型フックまたはボルトなどの長さ調整の仕方は下の絵図を参考におこなってください。

※クリックして頂くと大きく表示されます。
