エアークランプAir clamp

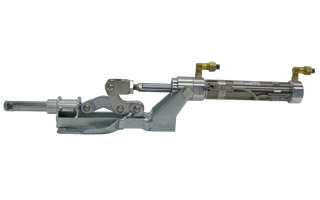

No.55S(エアークランプSシリーズ横押型)<受注生産品>

CADデータ
分類名
製品番号 No.55-S
質量 1,500g
締圧力 0.7kN(0.5Mpa時)
材質 スチール(SPCC)
取り付け方法 フランジベース
表面処理 三価クロメート(三価ホワイト)

<受注生産品>
受注生産品につき通常在庫はしておりません。受注をお受けしてからの製造となります。(在庫がある場合もあります。在庫がない場合の納期目安:受注後45~60日)
数量によっては受注をお受け出来ないこともございます、また受注後はキャンセルが不可となりますことをご了承頂きます様お願い申し上げます。

ストローク18mm

エアークランプは同時に複数作動でき、機械内の加工や大きなワークを加工する時などに使用すると、作業効率を上げることができます。
締圧力:0.7KN(0.5Mpa時)最大1.5kN(1.0Mpa時)
センサースイッチCKD社製TOH型(リード線1m)2個付属
トラスコ中山(株)オレンジブック品番:KA-55-S 品名:スイッチ付エアークランプNo.55-S
エアークランプの配管イメージ

締圧力はいずれも最高締圧力(1.0Mpa時)の目安です。(下方押えの場合、本体に一番近い位置が最高締圧力)
ご使用の際は、エアー圧を 0.4Mpa~0.6Mpa(表記の最高締圧力の40~60%)の範囲でご使用ください。
エアークランプ使用上のご注意↓↓↓↓↓↓(クリックで開きます)
空圧用トグルクランプ取扱説明書

※継手の向きを変える場合について
標準装着されてる継手の向きを変える場合、一度継手を取り外して残っているシールテープを除去して頂き、新たにシールテープを巻いた上でねじ込み時にを向き調整してください。
装着されてる状態にて向きを変えた場合、エアー漏れの原因となります。
※高温になる場所での使用について
本製品を使用するもっとも望ましい周囲温度は5℃~60℃です。
周囲温度が5℃を下回るまたは60℃を超える環境下での使用は、損傷・動作不良の発生原因となりますので使用しないでください。
高温環境下で使用しなければならない場合は、エアーシリンダーに遮熱対策を施すなど対策をしてください。
遮熱対策が不十分ですと、エアーシリンダー内部のパッキンが溶けエアー漏れなど動作不良の原因となります。
高温環境下で使用され損傷・動作不良が発生した場合、弊社では責任を負いかねます。
※ご使用条件(周囲温度40°C以上、加圧保持、低頻度作動など)により、内部の潤滑油およびグリースの基油がシリンダ外部に滲み出す場合があります。清浄環境を要する場合はご注意ください。
