トグルクランプ　カクタ

エアークランプAir Clamp

•

  No.AC650V(エアークランプ下方押え型)

  質量	1933g
  締圧力	1.0kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.AC451V(エアークランプ下方押え縦型)

  質量	1055g
  締圧力	0.7kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.AC450V(エアークランプ下方押え型)

  質量	935g
  締圧力	0.7kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.501V(エアークランプ 下方押え縦型)

  質量	5574g
  締圧力	1.9kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.500V(エアークランプ下方押え型)

  質量	5074g
  締圧力	1.9kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.201V(エアークランプ下方押え縦型)

  質量	1743g
  締圧力	1.0kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.200V(エアークランプ下方押え型)

  質量	1753g
  締圧力	1.0kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.102V(エアークランプ下方押え型)＜受注生産品＞

  質量	1603g
  締圧力	1.0kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.101V(エアークランプ下方押え型)

  質量	4574g
  締圧力	1.7kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.56V(エアークランプ下方押え型)

  質量	1065g
  締圧力	0.7kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.100V(エアークランプ下方押え型)

  質量	1643g
  締圧力	1.0kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.AC250(エアークランプ下方押え型)

  質量	600g
  締圧力	0.4kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.AC450(エアークランプ下方押え型)

  質量	1150g
  締圧力	0.7kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.AC450S(エアークランプSシリーズ下方押え型)

  質量	980g
  締圧力	0.7kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.AC451(エアークランプ下方押え縦型)

  質量	1330g
  締圧力	0.7kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.AC451S(エアークランプSシリーズ下方押え縦型)

  質量	1100g
  締圧力	0.7kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.AC650S(エアークランプSシリーズ下方押え型)

  質量	1980g
  締圧力	1.0kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.AC650(エアークランプ下方押え型)

  質量	2580g
  締圧力	1.0kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.56(エアークランプ下方押え型)

  質量	1,300g
  締圧力	0.7kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.56S(エアークランプSシリーズ下方押え型)

  質量	1110g
  締圧力	0.7kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.100(エアークランプ下方押え型)

  質量	2010g
  締圧力	1.0kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.100S(エアークランプSシリーズ下方押え型)

  質量	1690g
  締圧力	1.0kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.200(エアークランプ下方押え型)

  質量	2160g
  締圧力	1.0kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.200S(エアークランプSシリーズ下方押え型)

  質量	1800g
  締圧力	1.0kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

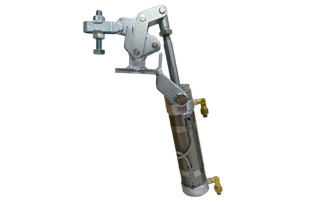

  No.201(エアークランプ下方押え縦型)

  質量	2210g
  締圧力	1.0kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.201S(エアークランプSシリーズ下方押え縦型)

  質量	1790g
  締圧力	1.0kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.101(エアークランプ下方押え型)

  質量	4210g
  締圧力	1.7kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.101S(エアークランプSシリーズ下方押え型)

  質量	4650g
  締圧力	1.7kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.500(エアークランプ下方押え型)

  質量	4700g
  締圧力	1.9kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.500S(エアークランプSシリーズ下方押え型)

  質量	5150g
  締圧力	1.9kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.501(エアークランプ 下方押え縦型)

  質量	5480g
  締圧力	1.9kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.501S(エアークランプSシリーズ下方押え縦型)

  質量	5650g
  締圧力	1.9kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.102(エアークランプ下方押え型)＜受注生産品＞

  質量	1990g
  締圧力	1.0kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.102S(エアークランプSシリーズ下方押え型)＜受注生産品＞

  質量	1650g
  締圧力	1.0kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.55(エアークランプ横押型)＜受注生産品＞

  質量	1500g
  締圧力	0.7kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.55S(エアークランプSシリーズ横押型)＜受注生産品＞

  質量	1500g
  締圧力	0.7kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.105(エアークランプ横押型)＜受注生産品＞

  質量	1560g
  締圧力	0.7kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.105S(エアークランプSシリーズ横押型)＜受注生産品＞

  質量	1340g
  締圧力	0.7kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.106(エアークランプ横押型)＜受注生産品＞

  質量	3600g
  締圧力	1.0kN(0.5Mpa時)

  DXF(2D) IGES STEP
•

  No.106S(エアークランプSシリーズ横押型)＜受注生産品＞

  質量	3600g
  締圧力	1.0kN(0.5Mpa時)

  DXF(2D) IGES STEP
